クロモリフランジの欠陥を検出するにはどうすればよいですか?

ちょっと、そこ！私はクロモリ フランジのサプライヤーとして、これらのコンポーネントに欠陥がないことを保証することがいかに重要であるかを直接見てきました。クロモリ フランジについて詳しく知ることができますクロモリフランジは、優れた強度と耐熱性を備えているため、さまざまな産業で広く使用されています。しかし、それらの欠陥をどのように検出するのでしょうか?飛び込んでみましょう。

目視検査

最初の最も簡単な方法は目視検査です。これは、新しいガジェットをチェックするときに最初に与える「もう一度」のようなものです。特別な装置は必要ありません、目だけで十分です。

まずは表面の亀裂を探します。これらは、不適切な熱処理や製造時の過度のストレスなどの要因によって発生する可能性があります。亀裂はフランジの完全性を損ない、長期的には漏れや故障につながる可能性があります。エッジ、ボルト穴、接触面をよく見てください。場合によっては、亀裂が非常に小さく、髪の毛ほどの薄さである場合もあるため、時間をかけて行うことが重要です。

もう一つチェックすべき点は気孔率です。多孔性は、フランジの表面上の小さな穴または空洞のように見えます。これは、溶融金属が型に適切に充填されない場合、または内部に気泡が閉じ込められている場合に、鋳造プロセス中に発生する可能性があります。多孔質領域は強度が弱く、腐食しやすいため、早期に特定する必要があります。

表面粗さも要因です。ある程度の粗さは正常ですが、過度の粗さは加工プロセスに問題があることを示している可能性があります。表面が粗いと、フランジを取り付けるときに適切に密閉されず、漏れが発生する可能性があります。表面を指でそっとなぞると、感触がわかります。過度にでこぼこしたり不均一に感じられる場合は、欠陥の兆候である可能性があります。

染料浸透試験

目視検査で明確な結果が得られない場合は、次のステップとして染料浸透試験が最適です。これは、表面開口部の欠陥を検出できる、比較的シンプルでコスト効率の高い方法です。

まず、フランジの表面を徹底的に洗浄します。汚れ、油、または破片があると、テスト結果に影響を与える可能性があります。次に、明るい色の染料浸透剤を表面に塗布します。浸透剤は、あらゆる亀裂や空隙に浸透するように設計されています。浸透剤と潜在的な欠陥のサイズに応じて、一定時間 (通常は約 10 ～ 30 分) 放置します。

滞留時間が経過したら、表面から余分な浸透剤を拭き取ります。次に、開発者を適用します。現像液はスポンジのように機能し、亀裂から浸透剤を引き出し、現像液の白い背景に明るい色の表示として亀裂を可視化します。隠れた欠陥を「ポップ」にして、はっきりと見えるようにするようなものです。

染料浸透試験は、目視検査では見逃される可能性のある小さな表面亀裂を検出するのに非常に役立ちます。ただし、これは表面の開口部の欠陥にのみ機能します。欠陥が表面の下にある場合は、別の方法を使用する必要があります。

磁粉試験

磁粉試験も別のオプションですが、これは強磁性材料 (通常はクロモリ フランジ) に対してのみ機能します。この方法は、表面および表面近くの欠陥の検出に最適です。

まずフランジを磁化することから始めます。これは永久磁石または電磁石を使用して行うことができます。フランジが磁化されたら、乾燥した、または懸濁液中の鉄の微粒子を表面に振りかけます。欠陥がある場合、欠陥の周囲の磁場が乱され、鉄粒子が欠陥の場所に蓄積し、目に見える痕跡が形成されます。

これは非常に迅速で簡単なテストですが、結果を正しく解釈するにはある程度のトレーニングが必要です。欠陥の種類が異なれば、粒子の蓄積パターンも異なる可能性があるため、何に注目しているのかを知る必要があります。

超音波検査

超音波検査は、フランジの内部欠陥を検出できるより高度な方法です。高周波音波を使用して材料を浸透させます。

フランジに超音波を送信するためにトランスデューサーが使用されます。波が亀裂や空隙などの欠陥に遭遇すると、波の一部が反射してトランスデューサに戻ります。次に、トランスデューサーはこれらの反射波を電気信号に変換し、画面に表示します。

波の反射にかかる時間と信号の振幅を分析することで、欠陥の位置、サイズ、形状を特定できます。超音波検査は非常に感度が高く、フランジの奥深くにある欠陥を検出できますが、特殊な機器と訓練を受けたオペレーターが必要です。

放射線検査

X 線検査やガンマ線検査などの放射線検査も、内部欠陥を検出するもう 1 つの方法です。これは、医師が X 線を使用して人体の内部を観察する方法と似ています。

この方法では、放射線源がフランジの片側に配置され、フィルムまたはデジタル検出器がもう一方の側に配置されます。放射線はフランジを通過し、材料に欠陥があると、周囲の材料とは異なる方法で放射線を吸収または散乱します。これにより、フィルムまたは検出器上に影やコントラストが生じ、これを分析して欠陥を特定できます。

放射線検査では、フランジの内部構造に関する詳細な情報が得られますが、費用がかかり、放射線を使用するため厳格な安全対策が必要です。

渦電流検査

渦電流検査は主に、クロムモリブデンのフランジなどの導電性材料の表面および表面付近の欠陥を検出するために使用されます。電磁誘導の原理に基づいて動作します。

交流を流すコイルがフランジの表面近くに配置されます。これにより交流磁場が発生し、フランジ内に渦電流が誘導されます。材料に欠陥がある場合、渦電流が中断され、この変化はコイルのインピーダンスを測定することで検出できます。

渦電流検査は高速であり、製造プロセス中のインライン検査に使用できます。ただし、表面の状態や欠陥の方向により影響を受けやすいため、すべての種類の欠陥に適しているわけではありません。

欠陥検出の重要性

クロモリ フランジの欠陥の検出は、単なる品質管理ではありません。それは安全性にも関係します。フランジは、危険な化学物質を運ぶパイプラインや高圧システムなどの重要な用途に使用されます。フランジに欠陥があると漏れが発生する可能性があり、環境破壊を引き起こし、作業員の生命を危険にさらし、コストのかかるダウンタイムが発生する可能性があります。

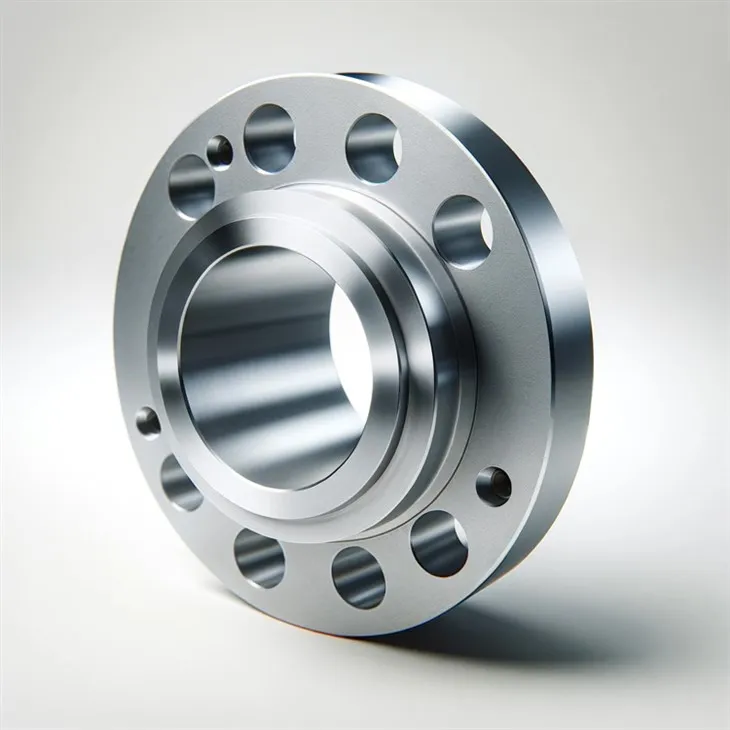

これらの欠陥検出方法を組み合わせて使用​​することで、当社が提供するクロモリ フランジが最高の品質基準を満たしていることを確認できます。それはクロモリフランジだけではありません。もご用意しておりますニッケル合金フランジそしてチタンフランジ、同様の欠陥検出プロセスがそれらの製品にも適用されます。

調達に関するお問い合わせ先

クロムモリ、ニッケル合金、チタンなど、高品質のフランジをお探しの場合は、当社がお手伝いいたします。当社は、欠陥のない製品を確実に提供するための専門知識とテスト方法を備えています。調達についての話し合いを開始し、お客様のニーズに合った適切なフランジを見つけるには、当社にお問い合わせください。

参考文献

• ASME ボイラーおよび圧力容器コード
• ASTM フランジの国際規格
• 非破壊検査ハンドブック、第 1 巻: 超音波検査
